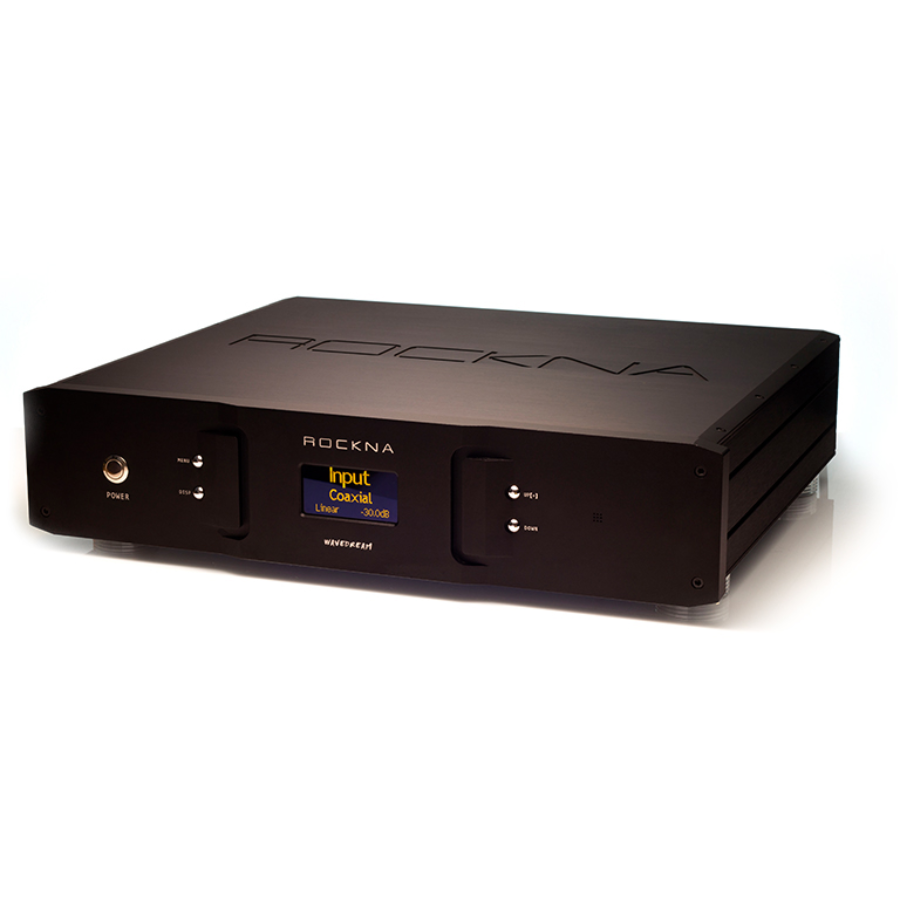

Rockna Wavedream DAC : DAC & Preamplifier
Le Rockna Wavedream DAC est un convertisseur numérique-analogique (DAC) haut de gamme conçu par le fabricant Rockna audio, réputé pour sa conception artisanale en interne.
Architecture et Conception
- Technologie R/2R discrète : Contrairement aux DAC utilisant des puces industrielles standard, le Wavedream repose sur une architecture d’échelle de résistances (R/2R) développée en interne avec des modules dédiés (comme les modules RD-1 ou RD-0 MK2 selon les versions). [1, 2, 3]
- Traitement FPGA et suréchantillonnage : Il intègre de puissants processeurs FPGA qui gèrent les filtres numériques personnalisés (évitant les filtres Nyquist classiques) et effectuent un suréchantillonnage fixe à 16x (pour des taux de 768 kHz ou 705,6 kHz). [1, 2]
- Horloge et alimentation : Il dispose d’un système d’horloge numérique PLL de haute précision sans ASRC (Asynchronous Sample Rate Conversion) et d’une double alimentation linéaire surdimensionnée avec transformateurs toroïdaux blindés par une feuille de cuivre. [1, 2]
- Étage analogique : L’étage de sortie analogique fonctionne en classe A, utilisant des composants discrets (transistors BJT et FET) avec une très faible impédance de sortie. [1, 2, 3]
Modèles et Fonctionnalités
- Wavedream Edition / Reference / Reference Signature : La gamme se décline en plusieurs niveaux de performance, les versions « Reference » et « Signature » intégrant des modules de conversion plus avancés (par exemple les modules RD0 en 27 bits pour la version Signature) et des mesures de plage dynamique et de rapport signal/bruit encore accrues (jusqu’à plus de 130 dB). [1, 2, 3]
- Intégration Streamer : Les nouvelles générations combinent dans le même châssis le DAC et un lecteur réseau complet piloté par un système Linux personnalisé et des processeurs FPGA, compatible avec les protocoles courants (Roon Ready, AirPlay, Spotify, OpenHome, etc.). [1, 2]

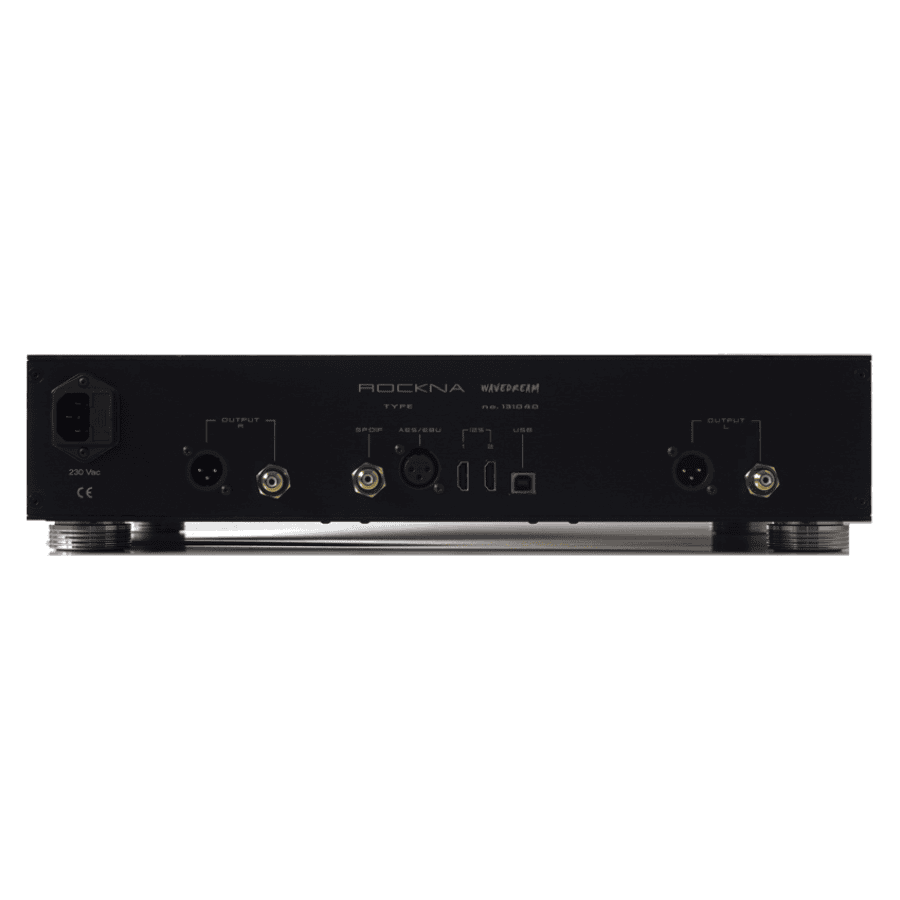

- Connectivité : Il propose des entrées variées (AES/EBU, S/PDIF coaxial, USB, et I2S via HDMI/HD-Link) ainsi qu’un contrôle via écran tactile, télécommande usinée ou application mobile
- Architecture de conversion : Échelle de résistances discrète sign-magnitude hybride (RD-0 pour la version Signature en 27-bit, RD-1 pour la version Edition en 26-bit). [1, 2]
- Traitement du signal : Traitement logiciel défini par FPGA avec suréchantillonnage fixe 16x personnalisé (filtres Parks-McClellan, choix de phase linéaire, minimum ou hybride). [1, 2]
- Horloge : Système Femtovox avec précision de 1 ppb et jitter ultra-faible d’environ 300 fs (synthétisée à l’entrée sans ASRC). [1, 2]
- Entrées numériques :
- USB : PCM jusqu’à 32-bit / 384 kHz, DSD jusqu’à DSD512 (22,4 MHz)
- HD-Link (LVDS / I²S sur HDMI) : x2, supportant PCM jusqu’à 32-bit / 384 kHz et DSD jusqu’à DSD512
- AES/EBU : PCM jusqu’à 24-bit / 192 kHz, DoP DSD64
- S/PDIF (Coaxial / Optique) : PCM jusqu’à 24-bit / 192 kHz, DoP DSD64
- LAN (sur les versions Référence/Streamer) : Intègre un moteur de rendu réseau compatible Roon Bridge, UPnP, OpenHome, AirPlay, Spotify Connect, Qobuz Connect, Tidal Connect, etc. [1, 2, 3, 4, 5, 6]
- Sorties analogiques : XLR (symétrique) et RCA (asymétrique) [1, 2]
- Étage de sortie : Tampon discret de classe A à J-FET et bipolaires (impédance de sortie < 1 ohm, bruit < 1 nV). [1, 2]
- Alimentation : Transformateurs toriques linéaires multiples avec régulateurs à très faible bruit et forte capacité de découplage. [1, 2, 3]
- Préamplification / Contrôle : Contrôle de volume analogique/numérique sur 256 pas (par incréments de 0,5 dB), sélecteur de phase, choix du filtre / NOS (Non-Oversampling), dither. [1, 2, 3]
Performances audio (selon version Edition / Signature)
- Distorsion harmonique totale + bruit (THD+N) : ~0.003% (Edition) / ~0.0008% (Signature) [-102 dB]
- Rapport signal/bruit (S/N) : 122 dB (Edition) / 132 dB (Signature)
- Plage dynamique : 122 dB (Edition) / 132 dB (Signature) [1, 2]
- Dimensions (L x P x H) : Environ 440 x 360 x 90 mm (ou 45 x 39 x 10,5 cm selon les révisions du châssis Référence).
- Poids : Environ 7,8 kg à 10 kg selon la configuration
